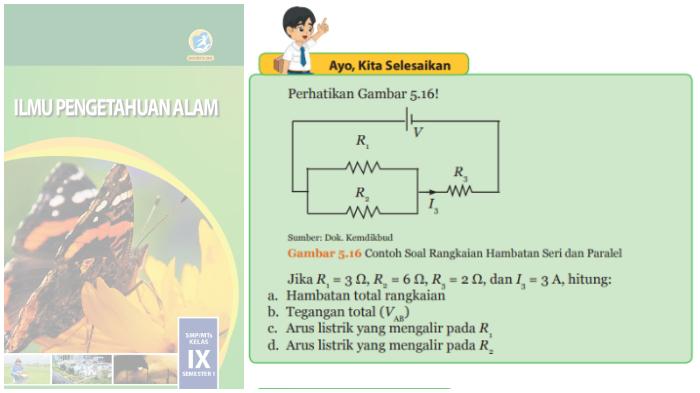

Kunci Jawaban IPA Kelas 9 Halaman 223 Kurikulum 2013, Rangkaian Hambatan Seri dan Paralel
Berikut ini kunci jawaban IPA kelas 9 halaman 223 Kurikulum 2013 tentang arus listrik dan hambatan rangkaian listrik. Simak hitungannya.
Penulis:
Yunita Rahmayanti
Editor:
Garudea Prabawati
lihat foto
1/Rp = 3/6
Rp = 6/3 = 2 Ω
Hambatan pengganti atau Rs:
Rs = Rp + R3
Rs = 2 Ω + 2 Ω
Rs = 4 Ω
Jadi hambatan pengganti rangkaian tersebut adalah 4 Ω.
Baca juga: Kunci Jawaban IPA Kelas 9 SMP Halaman 164 Kurikulum 2013
b. Tegangan total (VAB)
Jawaban:
Diketahui:
R = 4 Ω
I = I3 = 3 A
Berapa tegangan total (VAB)?
VAB = I x R
VAB = 3 A x 4 Ω
