TRIBUNNEWS.COM - Berikut kunci jawaban IPA kelas 9 halaman 244 dan 245 semester 1 Kurikum 2013.

Pada buku IPA kelas 9 halaman 244 dan 245, terdapat soal esai terkait rangkaian listrik.

Sebelum melihat kunci jawaban IPA kelas 9 halaman 244 dan 245, siswa diharapkan terlebih dahulu menjawab soal secara mandiri.

Kunci jawaban pada artikel ini digunakan sebagai panduan dan pembanding oleh orang tua untuk mengoreksi pekerjaan anak.

Ada kemungkinan terdapat perbedaan jawaban pada kunci jawaban IPA kelas 9 halaman 224 dan 245.

Baca juga: Kunci Jawaban Matematika Kelas 5 Halaman 108, Asyik Berlatih: Menentukan Skala

B. Jawablah dengan benar pertanyaan berikut!

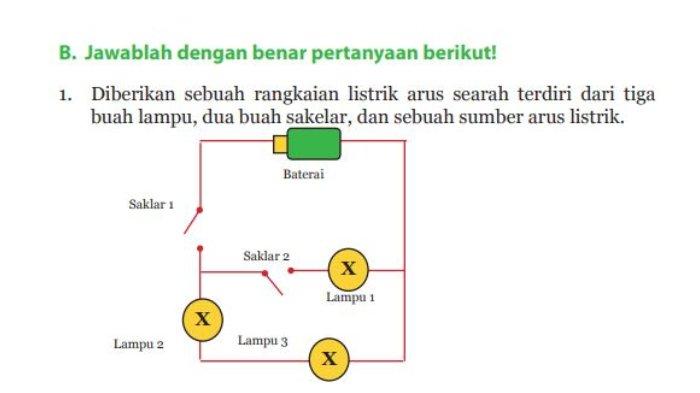

1. Diberikan sebuah rangkaian listrik arus searah terdiri dari tiga buah lampu, dua buah sakelar, dan sebuah sumber arus listrik.

Manakah lampu-lampu yang menyala jika:

a. sakelar 1 tertutup, sakelar 2 terbuka

b. sakelar 2 tertutup, sakelar 1 terbuka

c. sakelar 1 tertutup, sakelar 2 tertutup

d. sakelar 1 terbuka, sakelar 2 terbuka

Jawaban:

a. 2 dan 3

b. Tidak ada yang menyala

c. 1, 2, dan 3

d. Tidak ada yang menyala.

Baca juga: Kunci Jawaban IPA Kelas 9 Halaman 165 K13, Aktivitas 4.1 Gejala Listrik Statis

2. Sebuah rumah menggunakan peralatan listrik seperti pada tabel di bawah ini!

Berdasarkan rincian peralatan listrik dan waktu pemakaian ratarata setiap hari, hitunglah biaya yang harus dibayarkan selama 1 bulan jika harga listrik Rp1000,00/kWh! (1 bulan = 30 hari)

Jawaban:

Biaya penggunaan listrik rumah

4 × 10 × 12 = 480 Wh

1 × 300 × 3 = 900 Wh

1 × 100 × 24 = 2400 Wh

1 × 50 × 6 = 300 Wh

Total energi listrik = 480 Wh + 900 Wh + 2400 Wh + 300 Wh

= 4080 Wh

= 4,08 kWh

Biaya penggunaan energi listrik selama satu bulan (30 hari) 4,08 × 30 × 1000 = Rp122.400.

Baca juga: Kunci Jawaban Pendidikan Pancasila Kelas 7 Halaman 137-139 Kurikulum Merdeka Bab 4: Uji Kompetensi

3. Mengapa rangkaian listrik di rumah-rumah sebagian besar menggunakan rangkaian paralel?

Jawaban:

Untuk memudahahkan penggunaan, karena dapat mematikan peralatan listrik yang tidak digunakan tanpa harus memadamkan seluruh arus listrik dalam rumah.

4. Sebutkan tiga upaya yang dapat dilakukan untuk mencegah terjadinya bahaya penggunaan listrik!

Jawaban:

Mencabut kabel dari stop kontak bila tidak menggunakan peralatan listrik, menghindari air dan kondisi tangan yang basah saat menyambung atau melepas sambungan kabel dengan stop kontak, serta tidak memegang lubang stop kontak atau sambungan kabel yang terbuka.

5. Perhatikan gambar di bawah ini!

Baca juga: Kunci Jawaban Pendidikan Pancasila Kelas 7 Halaman 135 Kurikulum Merdeka Bab 4: Ayo, Berdiskusi

Hitunglah!

a. Hambatan pengganti

b. Arus listrik total yang mengalir pada rangkaian

c. Arus listrik yang mengalir pada hambatan 9 Ω

d. Arus listrik yang mengalir pada hambatan 6 Ω

e. Arus listrik yang mengalir pada hambatan 1 Ω

f. Tegangan listrik pada hambatan 9 Ω

g. Tegangan listrik pada hambatan 6 Ω

h. Tegangan listrik pada hambatan 1 Ω

Jawaban:

a. 1/Rp = 1/9Ω + 1/6Ω

1/Rp = (4 + 6) / 36Ω
1/Rp = 10/36Ω
Rp = 36Ω / 10
Rp = 3,6Ω

Rtotal = 3,6Ω + 1Ω + 0,4Ω

Rtotal = 5Ω

Jadi, hambatan penggantinya adalah 5Ω.

b. I = V / Rtotal
= 10 V/ 5Ω
= 2A
Jadi, arus listrik total yang mengalir pada rangkaian adalah 2A.

Baca juga: Kunci Jawaban Tema 3 kelas 6 SD Halaman 99 100: Manfaat Komputer

c. I9 = V9 / Rtotal
= 10 V/ 5Ω
= 2A

V9 = VV6 = Vpararel
Vpararel + V1 + Vr = Vtotal = 10 volt
V1 = I1 x R1 = 2 x 1 = 2 volt
Vr = Ir x Rr = 2 x 0,4 = 0,8 volt
Vparalel + 2 + 0,8 = 10
Vparalel = 10 - 2 - 0,8 = 7,2 volt
I9 = 7,2 V / 9 Ω
= 0,8 A

Jadi, arus listrik yang mengalir pada hambatan 9Ω adalah 0,8A.

d. I6 = 7,2 V / 6 Ω = 1,2 A

Jadi, arus listrik yang mengalir pada hambatan 6Ω adalah 1,2A.

e. Ir = Iseri = Itotal = 2 A

f. 7,2 volt

g. 7,2 volt

h. 2 volt

(Tribunnews.com/Jayanti Tri Utami)
